Osvetľovacia rampa 2x54W T5 stavebnica

Popis

Stavebnica pre výrobu osvetľovacej rampy na akvárium.

V e-shope ponúkame nasledovné 3 stavebnice na zostavenie rámp s rôznymi výkonmi:

2x24W

2x39W

2x54W

2x80W

Jednotlivé zostavy sa líšia len dĺžkou a druhom použitého predradníka. Zostava obsahuje všetko potrebné a síce:

1) Predradník OSRAM príslušného výkonu podľa vybranej stavebnice

2) Bielu lištu potrebnej dĺžky podľa vybranej stavebnice

3) Krytky na lištu

4) Štyri vodotesné pätice vrátane tesnenia

5) Potrebné káble pre prepojenie

6) Flexi kábel s vypínačom pre zapojenie do zásuvky

7) Vodeodolné lepidlo

Žiarivky nie sú súčasťou balenia.

Akonáhle teda máte všetko potrebné, môžeme sa pustiť do zostavenia stavebnice:

Výber vhodnej rampy

Najskôr je potrebné sa rozhodnúť, ktorú z troch stavebníc zvoliť. Zostava 2x24W je pripravená na použitie žiariviek T5 dĺžky 55 cm. Celková minimálna dĺžka rampy je teda 60 cm aj s päticami. Aby ju bolo možné pohodlne uchytiť na okraj krytu, je potrebné, aby bola trochu dlhšia. V stavebnici dodávame lištu vždy dlhšiu, aby ste si mohli potrebný rozmer urezať nožom, takže bude sedieť presne na Vaše akvárium.

Minimálna dĺžka zostavy 2x39W je 90 cm a zostavy 2x54W potom 120 cm.

Samotné zostavenie stavebnice

1) Uchopte pribalenú lištu a nožom ju urežte na Vami požadovanú dĺžku, aby sedela do Vášho krytu.

2) Zaskrutkujte žiarivku do priložených pätíc a priložte k lište, na ktorú si poznačte vzdialenosť pätíc od seba.

3) Teraz odložte pätice so žiarivkou stranou a uchopte gumové tesnenie. Teraz ho priložte k poznačenému miestu na lište a obkreslite otvory v tesnení na lištu. To isté urobte aj u druhého poznačeného miesta.

4) Teraz označené otvory vyrežte nožíkom.

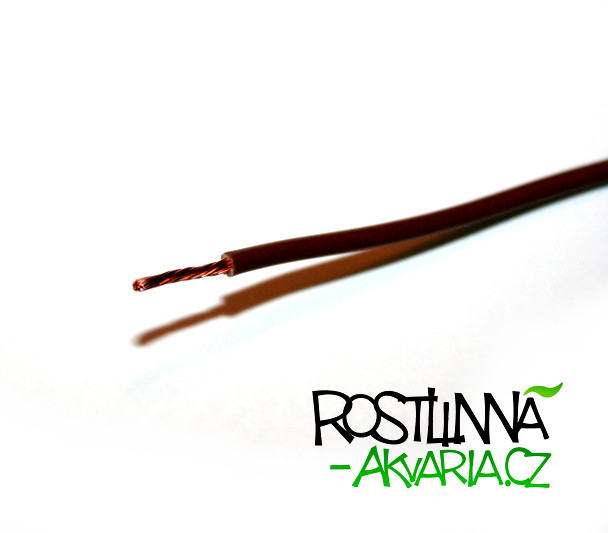

5) Cca 1,5 cm koncov všetkých vodičov odizolujte z oboch strán

6) Teraz prevlečte jeden červený a jeden modrý vodič dierou podľa nasledujúceho obrázku

7) Odskrutkujte rukou kryt pätice. Nožnicami vydlubajte čierny vnútrajšok pätice.

8) Vodiče upevnite do pätíc nasledovne

9) Čierne vnútro pätice zacvaknite späť do pätice. Teraz celú päticu priskrutkujte pomocou vyvŕtaných otvorov a skrutiek k lište. Body 6-9 opakujte aj na druhom poznačenom mieste.

10) Na druhej strane lišty znovu od začiatku

11) Teraz máte priskrutkované pätice so zapojenými vodičmi, ktorých druhá strana voľne leží v lište. Vodiče zapojte podľa nasledujúcej schémy do predradníka: (kliknutím obrázok zväčšíte)

12) Flexi kábel zapojte do predradníka podľa obrázku:

13) Predradník prilepte k lište priloženým lepidlom

14) Po zaschnutí lepidla zakryte lištu. Z jednej strany lišty vyveďte flexi kábel a pripevnite koncovky.

15) Priloženým lepidlom je ľubovoľne možné koncovky prilepiť, prípadne utesniť ním všetky otvory.

16) Teraz môžete priskrutkovať žiarivky a rampu buď položiť na akvárium, na kryt, či priskrutkovať zo zhora ku krytu.
